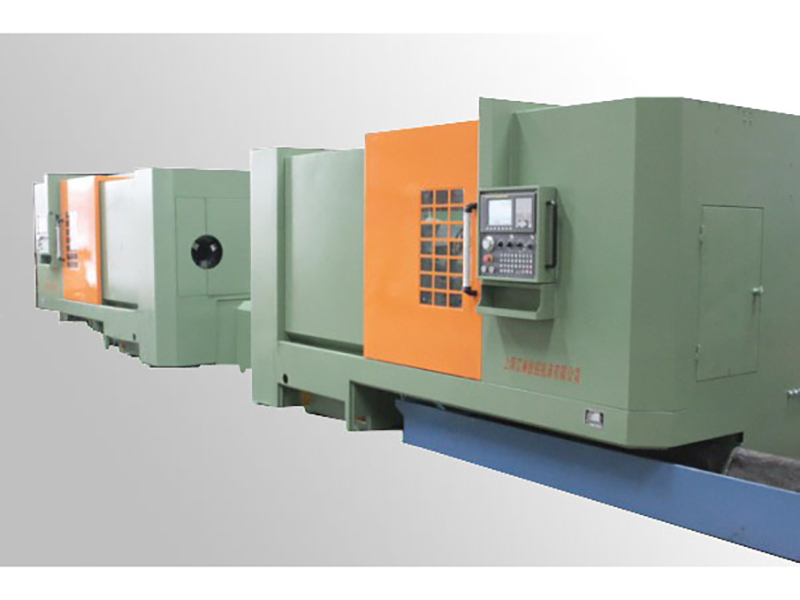

QK2178T型数控管子螺纹车床其床身为倾斜式结构，机床主轴两端采用国产气动卡盘，主轴轴承为ZWZ、HRB、NSK等国产知名品牌和进口品牌，上刀架为国产八工位电动刀架，下刀架为可精细微调的固定刀架，主轴电机采用防爆型异步电动机或主伺服电机，数控系统为FANUC数控系统，三轴驱动，前端设置有定心胀紧装置，配自动排屑机。
本机床是用于加工石油油套管螺纹和石油油套管专用特殊螺纹的高效专用数控设备，亦可作一般数控机床使用，对轴类和盘状零件进行外圆、内孔、端面、任意锥面、球面、曲面及切糟等加工。适应范围大，效率高，精度稳定性好，零件尺寸同一性好，易于操作。
| 项目 | 单位 | 参数 | 备注 | ||
| 加工范围 | 床身上最大回转直径 | mm | 600 | ||
| 床鞍上最大回转直径 | mm | 340 | |||
| 最大加工长度 | mm | 350 | |||
| 主轴通孔直径 | mm | 200 | |||
| 管子直径 | mm | 60.3～177.8 | 2-3/8"～7" | ||
| 主轴 | 卡盘直径 | mm | 530 | ||
| 主轴中心高 | mm | 1150 | |||
| 主轴转速 | r/min | 150～800 | 变频可调 | ||
| 主电机功率 | kW | 45/55 | |||
| 床鞍 | 倾斜角度 | DEG | 30° | ||
| 移动距离X1/X2/Z | mm | 250/250/650 | |||
| 快速移动速度X1/X2/Z | m/min | 8/10 | |||
| 伺服电机扭矩X /Z | N.m | 22/22/30 | 1:2降速 | ||
| 刀架 | 刀位数 | 上刀架 | 8 | ||
| 下刀架 | 1 | ||||
| 刀具尺寸 | mm | 32×32 | |||
| 其它 | 电源 | kVA | 90 | 380V | |
| 气源 | L/min | 180 | 气压0.4～1.0MPa | ||
| 外形尺寸（长×宽×高） | mm | 6070×2080×2040 | 不含包装箱 | ||
| 总重量 | kg | 11000 | |||
| 加工 | 2-7/8"油管 | sec / Piece | 125 | ||
| 节拍 | 3-1/2"油管 | sec / Piece | 38 | ||
| 7"套管 | sec / Piece | 120 | |||
| 机床精度 | 加工精度 | ≥IT6 | |||
| 加工工件圆度 | mm | ≤0.008 | |||
| 加工工件圆柱度 | mm | ≤0.020 / 300 | |||
| 加工工件平面度 | mm | ≤0.020 / Ф300 | |||
| 加工工件表面粗糙度 | 外圆Ra1.6μm、圆弧面、圆锥面Ra3.2μm | ||||
| 位置精度和定位精度X/Z | mm | 0.015/0.02 | |||
| 重复定位精度X/Z | mm | 0.008/0.012 | |||
